產品名稱：AF4QH-10C風機安全閥

產品標簽：安全閥，風機安全閥

更新時間：2019/5/4 9:28:02

上一個產品： A21H-16C彈簧微啟式外螺紋安全閥

下一個產品：WA42Y-16C波紋管背壓平衡全啟式安全閥

在線客服：

在線訂購：在線訂購

產品詳情

AF4QH-10C風機安全閥產品概述：

AF4QH型安全閥主要用于風機系統，作為超壓保護裝置。
風機安全閥是結合風機的特定工況和參數而研制開發的一種新型的閥門產品，它用于保護風機及設備的安全，當風機及設備中的壓力異常升高到某一規定值（安全閥的開啟壓力）時，安全閥能夠自動開啟并排放介質，以防止壓力繼續升高，當風機及設備中的壓力降低到某一規定值（安全閥的回座壓力）時，安全閥自動關閉。
風機安全閥特點：
1、由于風機主要用于低壓空氣介質，因此風機安全閥取消了出口排放法蘭，而采用閥體四周均布的小孔直接排放介質，同時將彈簧腔體直接設置在閥瓣背部，采用上述專利結構后，閥門的結構更為緊湊，介質的排放更加通暢，而閥門的重量卻只有傳統安全閥的1/3～1/5。
2、風機安全閥在閥瓣與閥座間采用了壓力積聚槽的專利結構設計，與傳統安全閥采用調節圈及定為螺釘?shù)慕Y(jié)構相比較，結構更加簡單，閥門的使用也更加方便，而閥門的性能卻更加穩定。
3、傳統安全閥的最低開啟壓力一般為0.1MPa，而用于風機的安全閥，其開啟壓力往往要求低于0.1MPa，傳統安全閥即使改用剛度較小的彈簧，在低壓下也不能準確、靈敏的動作。而風機安全閥設計的開啟壓力范圍為0.02～0.2MPa，因此風機安全閥在低壓下能夠非常準確、靈敏的動作。
4、風機安全閥的彈簧通過閥桿作用在閥瓣上的力作用點與閥瓣密封面非常接近，而傳統安全閥力的作用點遠離閥瓣密封平面，因此，與傳統安全閥相比，風機安全閥的動作性能更加穩定可靠。
5、傳統安全閥通過出口通道向一個方向排放介質，因此介質排放時容易引起系統的振動，而風機安全閥是通過閥體上周向均布的小孔向四周均勻排放介質，因此，閥門動作時平穩無振動。
6、風機安全閥沒有調節圈，使用非常簡單，安全閥出廠時已按用戶要求的開啟壓力調試好，用戶直接將安全閥安裝在系統上即可使用。

主要零部件材料

公稱壓力		型號
PN1.0MPa		AF4QH-10C	AF4QW-10P	AF4QW-10P8	AF4QW-10P3	AF4QW-10R	AF4QW-10R8	AF4QW-10R3
主要零件材料	閥體	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	閥蓋	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	閥座	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	閥瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	反沖盤	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	彈簧	50CrVA	50CrVA（表面包覆氟塑料）
適用溫度		250℃	180℃
適用介質		空氣等弱腐蝕性氣體介質	硝酸類腐蝕性氣體介質			醋酸類腐蝕性氣體介質
彈簧壓力級 MPa		0.02～0.035；0.035～0.045；0.045～0.06； 0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20；

風機安全閥排量

開啟壓力 MPa	排放壓力 MPa	公稱通徑
		DN40	DN50	DN80	DN100	DN125	DN150	DN200
		排量 Qd,m3/min
0.02	0.021	5.5	9	22	37	62	88	137
0.03	0.032	6.8	11	27	45	76	108	169
0.04	0.042	7.6	12	30	51	85	120	188
0.05	0.053	8.6	14	34	58	96	136	213
0.06	0.063	9.4	15	37	63	105	150	234
0.07	0.074	10	16	40	68	113	160	275
0.08	0.084	11	18	43	73	121	172	269
0.09	0.095	12	19	46	77	128	183	285
0.10	0.105	12	20	48	81	135	192	300
0.11	0.116	13	21	51	85	142	202	316
0.12	0.126	13	22	53	89	148	211	331
0.13	0.137	14	23	55	93	156	222	347
0.14	0.147	15	24	58	94	161	231	361
0.15	0.158	15	25	60	102	170	241	377
0.16	0.168	16	26	63	106	176	250	391
0.17	0.179	16	27	65	110	184	261	407
0.18	0.189	17	28	68	114	190	270	422
0.19	0.200	18	29	70	118	197	280	438
0.20	0.21	18	30	72	122	204	290	453

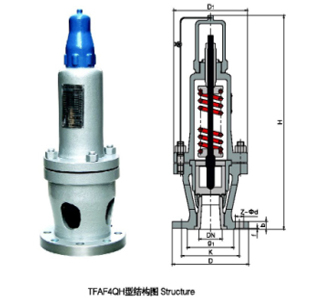

主要外形及連接尺寸

公稱通徑DN	主要尺寸
公稱通徑DN	D	D1	D2	b	Z-φd	D3	H
40	145	110	85	16	4-18	100	250
50	160	125	100	16	4-18	115	272
65	180	145	120	18	4-18	140	285
80	195	160	135	20	4-18	172	296
100	215	180	155	20	8-18	212	425
125	245	210	185	22	8-18	254	450
150	280	240	210	22	8-23	280	480
200	335	295	365	24	8-23	330	520

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
