GL41H美標Y型過濾器產品概述
GL41H美標Y型過濾器采用MFG標準設計制造，試驗與檢驗符合AIP1598。外型結構與國標Y型過濾器基本相似，法蘭連接尺寸采用ANSI B16.5標準。制造壓力在150LB-2500LB，主要用于過濾管道中的機械雜質，以保護設備管道上的配件免受磨損和堵塞；
GL41H美標Y型過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外美標Y型過濾器對提高產品質量也有著十分重量的意義，GL41H美標Y型過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
主要特點：通流快速，故壓力損失小，抗污性強，排渣方便。
GL41H美標Y型過濾器主要技術標準
1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
GL41H美標Y型過濾器主要性能規范表
磅級 |
150Lb |
300Lb |
600 |
|
試驗壓力 |
殼體試驗 |
3.0MPa |
6.5MPa |
15MPa |
適用溫度 |
-29～425℃ |
|||
適用介質 |
水、油、天然氣 |
|||
GL41H美標Y型過濾器主要零部件材料表
零件名稱 |
材料 |
閥體 |
碳鋼、不銹鋼 |
濾網蓋 |
碳鋼、不銹鋼 |
濾芯網 |
不銹鋼 |
密封件材質 |
柔性石墨、聚四氟乙烯 |
GL41H美標Y型過濾器主要連接尺寸表
口徑 (in) |
ANSI法蘭連接 |
螺紋連接 |
B |
C |
濾網面積cm2 |
||
150LB |
300LB |
600LB |
|||||
A |
A |
A |
A |
||||
1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
21/2" |
290 |
290 |
|
210 |
200 |
325 |
327 |
3" |
310 |
310 |
|
|
205 |
330 |
361 |
4" |
315 |
351 |
|
|
255 |
405 |
545 |
5" |
410 |
401 |
|
|
315 |
510 |
843 |
6" |
473 |
478 |
|
|
345 |
560 |
1117 |
8" |
593 |
600 |
|
|
440 |
710 |
1909 |
10" |
730 |
730 |
|
|
503 |
760 |
2010 |
注：12"-20"可與本公司商洽生產

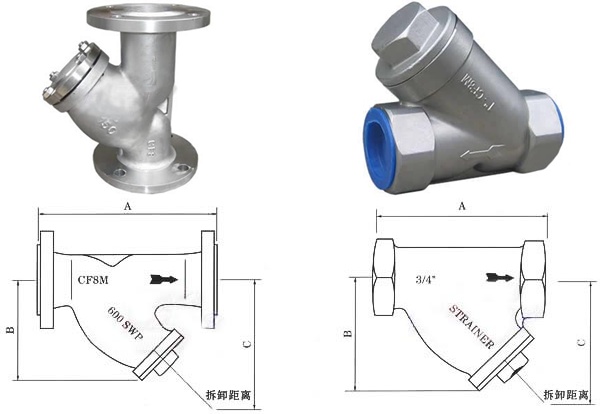

GL41H美標Y型過濾器主要結構圖
 |
