產品名稱：J641H/Y氣動截止閥

產品標簽：截止閥,氣動截止閥

更新時間：2019/5/17 19:58:05

上一個產品： YJ41W氧氣截止閥

下一個產品：J641H氣動程控截止閥

在線客服：

在線訂購：在線訂購

產品詳情

J641H/Y氣動截止閥產品概述：

J641H/Y氣動截止閥屬于強制密封式閥門，氣動閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥瓣時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。截止閥的介質流向就改由閥瓣上方進入閥腔，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

J641H/Y氣動截止閥結構特點：

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。

2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

J641H/Y氣動截止閥主要零件材料:

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti		CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02	CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO	ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

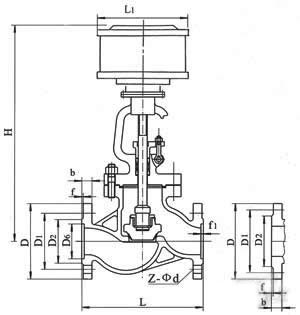

J641H/Y氣動截止閥主要外形尺寸

公稱壓力
PN(MPa)

公稱通徑
DN(mm)

標準值

參考值

L

D

D1

n2

D6

b

f

f1

Z-φd

L1

H

1．6

50

230

160

125

100

16

3

4-φ18

185

645

65

290

180

145

120

18

3

4-φ18

232

690

80

310

195

160

135

20

3

8-φ18

232

715

100

350

215

180

155

20

3

8-φ18

232

770

125

400

254

210

185

22

3

8-φ18

283

780

150

480

280

240

210

24

3

8-φ23

283

810

200

600

335

295

265

26

3

12-φ23

283

967

250

622

405

355

320

30

3

12-φ25

283

1143

300

698

460

410

375

30

4

12-φ25

283

1292

2.5

50

230

160

125

100

20

3

4-φ18

185

645

65

290

180

145

120

22

3

8-φ18

232

690

80

310

195

160

135

22

3

8-φ18

232

715

100

350

230

190

160

24

3

8-φ23

232

770

125

400

270

220

188

28

3

8-φ25

283

780

150

480

300

250

218

30

3

8-φ25

283

810

200

600

360

310

278

34

3

12-φ25

283

967

250

622

425

370

332

36

3

12-φ30

283

1143

300

698

485

430

390

40

4

16-φ30

283

1292

4．0

50

230

160

125

100

88

20

3

4

4-φ18

185

645

65

290

180

145

120

110

22

3

4

8-φ18

232

690

80

310

195

160

135

121

22

3

4

8-φ18

232

715

100

350

230

190

160

150

24

3

4．5

8-φ23

232

770

125

400

270

220

188

176

28

3

4．5

8-φ25

283

782

150

480

300

250

218

204

30

3

4．5

8-φ25

283

875

200

600

375

320

282

260

38

3

4．5

12-φ30

283

1160

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829

截止閥相關產品

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
	65	290	180	145	120		18	3		4-φ18	232	690
	80	310	195	160	135		20	3		8-φ18	232	715
	100	350	215	180	155		20	3		8-φ18	232	770
	125	400	254	210	185		22	3		8-φ18	283	780
	150	480	280	240	210		24	3		8-φ23	283	810
	200	600	335	295	265		26	3		12-φ23	283	967
	250	622	405	355	320		30	3		12-φ25	283	1143
	300	698	460	410	375		30	4		12-φ25	283	1292
2.5	50	230	160	125	100		20	3		4-φ18	185	645
	65	290	180	145	120		22	3		8-φ18	232	690
	80	310	195	160	135		22	3		8-φ18	232	715
	100	350	230	190	160		24	3		8-φ23	232	770
	125	400	270	220	188		28	3		8-φ25	283	780
	150	480	300	250	218		30	3		8-φ25	283	810
	200	600	360	310	278		34	3		12-φ25	283	967
	250	622	425	370	332		36	3		12-φ30	283	1143
	300	698	485	430	390		40	4		16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
	65	290	180	145	120	110	22	3	4	8-φ18	232	690
	80	310	195	160	135	121	22	3	4	8-φ18	232	715
	100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
	125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
	150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
	200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160
