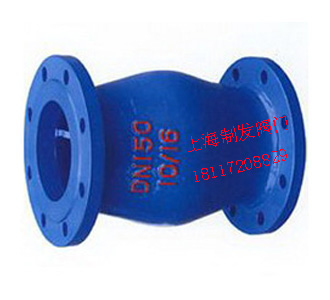

產品名稱：HQ44X微阻球形止回閥
產品標簽：止回閥,微阻球形止回閥
更新時間：2019/5/26 10:38:47
上一個產品： H14W絲口旋啟式止回閥
下一個產品：H44H/W旋啟式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
型號 |
公稱壓力 |
殼體試驗 |
密封試驗 |
閥體材料 |
球體材料 |
HQ44/45X-10 |
1.0 |
1.5 |
1.1 |
鑄鐵 |
碳鋼包膠 |
HQ44/45X-16 |
1.6 |
2.4 |
1.76 |

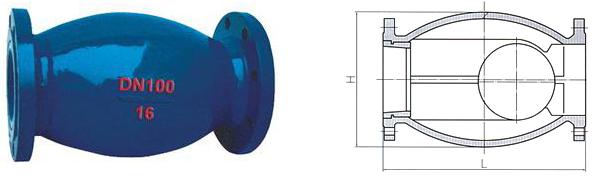

HQ44X 微阻球形止回閥主要外形尺寸
HQ44X-10 16外形尺寸 |
|||||||||||
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
600 |
700 |
800 |
900 |
1000 |
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1350 |
1450 |
1650 |
1900 |
2100 |
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
1155 |
1260 |
1350 |
1660 |
1700 |
連接尺寸 |
法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準 |
||||||||||
HQ45X 微阻球形止回閥主要外形尺寸
HQ45X-10 16外形尺寸 |
||||||||||||
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
連接尺寸 |
法蘭連接尺寸PNl 0MPa接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準 |
|||||||||||
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
